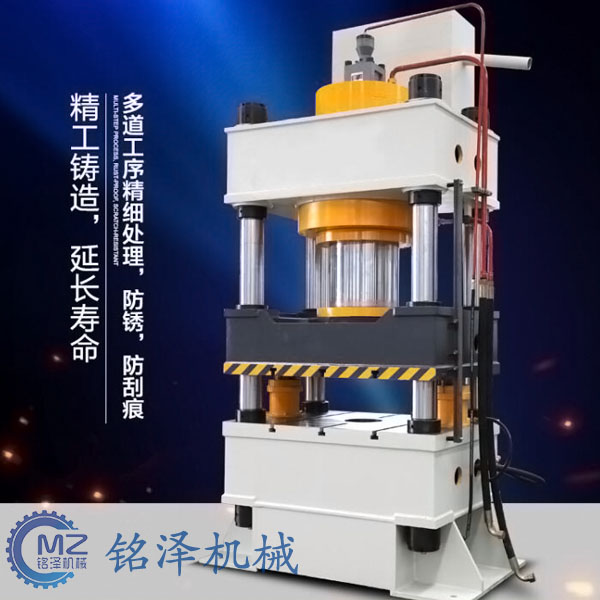

四柱液壓機型號及技術參數說明

　　四柱液壓機在很多行業都有使用，通過更換模具或調整壓力大小，就有多種用途和作用。在選購設備時，我們通過要知道設備的型號和技術參數，根據自己的要求從中選擇出一個適合自己的設備，接下來，我們就對四柱液壓機型號及技術參數進行一個說明。

一、設備型號

　　每個公司對四柱液壓機型號的命名規則可能會有所不同，但都是以設備壓力噸位為依據的，根據客戶的要求，我們可以計算出設備需要多大壓力，就可以為其推薦相應的型號。常見的型號為100-2000噸，100-500噸為小型設備，一般采購的廠家比較多;600-1000噸為中型，使用廠家比較少;1000-2000噸的設備為大型，對設備技術要求比較高，生產廠家具備一定的實力和經驗。

二、設備技術參數

　　1、公稱壓力

　　反映了四柱液壓機的主要工作能力，代表了設備能發出的公稱最大力，在數值上等于工作的公稱最大壓力和工作柱塞總工作面積的行程;

　　2、開口高度

　　指活動橫梁停在上限位置時，工作臺上表面到活動橫梁下表面的距離。開口高度反映了四柱液壓機高度方向上工作空間的大小，應根據模具和相應墊板的高度，工作行程的大小以及放入毛坯和取出工件所需的空間由工藝因素決定，但開口高度對設備的高度、立柱的高度、穩定性以及安裝車間的高度都有很大的影響，要盡量滿足工藝要求，盡量降低設備高度;

　　3、滑塊行程

　　指活動梁位于上限位置時，活動梁的導柱套下平面到柱限位套上平面的距離，即活動梁能移動的最大距離，滑塊的行程應根據工件成形過程中所需的最大工作行程來確定，直接影響工作缸、回程缸及其柱塞的長度，從而影響整個機架的高度;

　　4、臺面有效尺寸

　　(左右前后)這個尺寸反映的是四柱液壓機平面尺寸上工作空間的大小，要根據工件和模具的尺寸來確定，還要考慮更換和放入各種刀具、涂潤滑劑、觀察和測量工藝工程等工藝操作的需要，工作臺的有效尺寸直接影響三梁的平面尺寸和重量，與設備的使用性能和尺寸密切相關;

　　5、滑塊行程速度

　　分為工作行程速度、怠速下降速度和回程速度，工作行程速度應根據不同的工藝要求確定，它的變化范圍很廣，為了提高工作效率，怠速向下行進速度和返回速度通常較高，但當行進接近終點時，應降低速度，以避免沖擊和振動。工作行程、怠速下降和返回速度直接影響泵站供液計算;

　　6、頂出力與頂出行程

　　頂出裝置根據工藝要求設置，一般設計在下橫梁中間進行頂出，有時也可以在板料拉伸時作為壓邊圈使用，移動工作臺時，頂出裝置有時安裝在四柱液壓機外部;

　　7、回程力

　　由活塞缸下腔中的活塞工作區域或單獨設置的回位缸實現，在計算回程所需的力時，移動部件的重量，回程過程中過程所需的力，應考慮工作缸的排液阻力，各缸密封處的摩擦力，動梁導向開始處的摩擦力;

　　8、最大允許偏心率

　　在四柱液壓機上進行的許多工藝操作經常要承受偏心載荷，寬側和窄側都會產生偏心載荷，最大允許偏心是指工件的變形抗力接近公稱力時的最大允許偏心，這種偏心指在結構強度和剛度的設計計算中應予以考慮;

　　9、工作臺的尺寸和行程

　　在有些功能上，四柱液壓機經常設置移動工作，便于在工藝操作前后將模具移出，以便更換模具，或放、取出工件，工作臺的尺寸(長寬)取決于模具(刀具)的平面尺寸和工藝工程的安排，移動工作臺的行程和移動力也應根據工藝操作的需要來確定。

　　通過對以上四柱液壓機型號及技術參數的了解，我們可以知道，在選購設備時，應該根據哪些技術參數進行確定，避免型號選擇不當。特別是對于液壓機不是很了解的客戶，應該選對型號進行了解。
